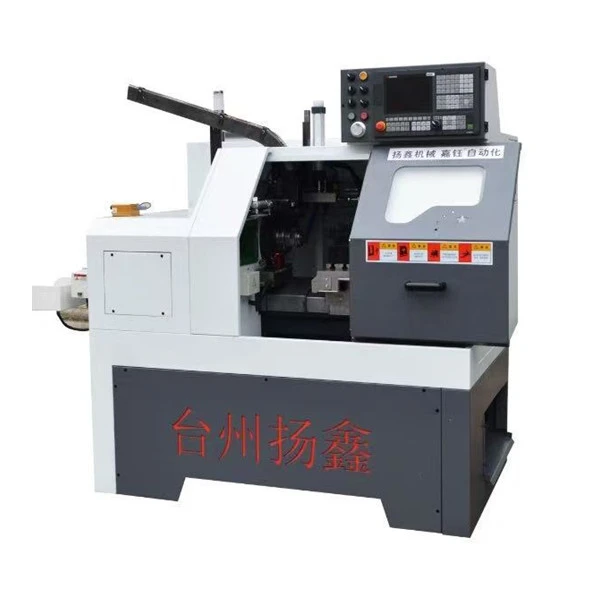

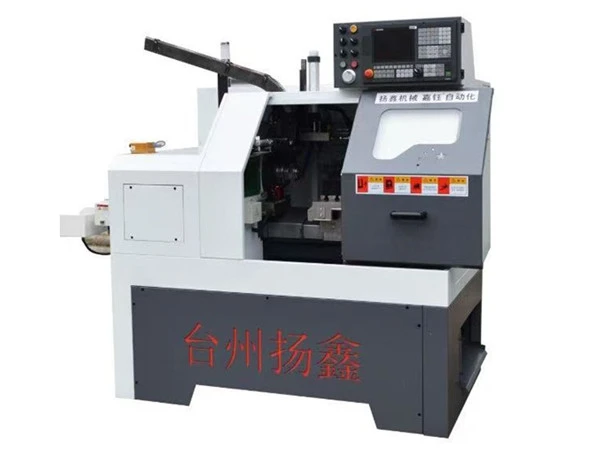

Plochý CNC sústruh
Plochý CNC sústruh je univerzálny-stroj na obrábanie krátkych hriadeľov, stupňovitých hriadeľov a rúrkových dielov. Vďaka stabilnej konštrukcii a veľkému pracovnému priestoru flexibilne vykonáva zložité operácie vrátane valcového sústruženia, čelného obrábania, zapichovania a vnútorného/vonkajšieho závitovania. S vynikajúcou nákladovou-efektívnosťou efektívne zvláda rôznorodú a malosériovú-výrobu rôznych rotačných dielov a slúži ako spoľahlivé základné vybavenie pre integrované obrábanie zložitých operácií.
Špecifikácie
|
Model |
0640 |
|
Spôsob kŕmenia |
Predné podávanie (podávanie valca) |
|
Spôsob plnenia |
Vibračný podávač misy (voliteľný výťah) |
|
Spôsob vybíjania |
Vysunutie pružiny (voliteľné diely prijímač + dopravný pás) |
|
Dĺžka obrobku |
10-80 mm |
|
Konfigurácia lôžka |
Integrálne ploché lôžko s lineárnym vedením |
|
Kontrolný systém |
CNC systém + PLC |
|
Štruktúra vretena |
Predné 3 + zadné 2 ložiská (voliteľná vretenová jednotka) |
|
Vretenovitý nos |
A2-5 |
|
Rýchlosť vretena |
50-3000 ot./min |
|
Pretiahnutý-dierou |
φ40 mm (max. priemer priechodu tyče) |
|
Spôsob upínania |
Dutý rotačný hydraulický valec |
|
Upevnenie vretena |
Klieštinové skľučovadlo 0640 (voliteľné hydraulické skľučovadlo) |
|
Výkon motora |
4 kW/5,5 kW |
|
Typ držiaka nástroja |
Gang nástrojový stĺp (voliteľná servo veža) |
|
Metóda odstraňovania triesok |
Pravý-výboj čipu |
|
X/Z-rýchlosť rýchleho posuvu X/Z |
15 m/min |
|
Maximálny zdvih X/Z- X/Z |
600 mm/200 mm |
|
Celková hmotnosť stroja |
Približne. 1000kg |
|
Celkové rozmery |
1750×1300×1750 (L×W×H) |
Rozsah platnosti
Vhodné na automatizované, vysoko presné{0}}obrábanie zložitých operácií na krátkych hriadeľoch, stupňovitých hriadeľoch, diskových{1}}častiach a rúrkových komponentoch.
Proces výroby zariadení
Výrobný proces mechanických zariadení je typická uzavretá slučka „návrh – proces – výroba – dodávka“, ktorej hlavným cieľom je transformácia technických výkresov na fyzické produkty pri zabezpečení výkonu. Nižšie je uvedený rozpis štandardného procesu:
Základný výrobný proces
Návrhový vstup: Definujte tvrdé špecifikácie, ako je funkcia zariadenia, presnosť a výrobná kapacita. Dodávky zahŕňajú výkresy všeobecných zostáv, výkresy pod{1}}zostáv a výkresy dielov.
Plánovanie procesu: Stanovte trasy obrábania (sústruženie / frézovanie / tepelné spracovanie), plány upínania a nástrojov a body kontroly kvality (QC).
Obrábanie dielov: Rezanie materiálu → hrubé opracovanie (úber materiálu) → tepelné spracovanie (kalenie a popúšťanie / kalenie) → konečná úprava (brúsenie / jemné sústruženie) → špeciálne úpravy (chrómovanie / práškové lakovanie).
Montáž a uvedenie do prevádzky: Čiastková-zostava → konečná montáž → úprava presnosti (vyrovnanie / rovnobežnosť) → žiadne-testovanie zaťaženia a zaťaženia → akceptácia výkonu.
Dodanie a údržba: Akceptačné testovanie v továrni → balenie a preprava →-inštalácia na mieste → prevádzkové školenie → po-údržba po predaji.

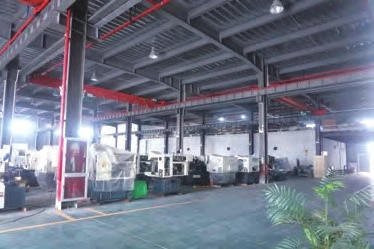

O Qiyangu
Taizhou Qiyang Trading Co., Ltd. je špičkový- podnik zameraný na výskum a vývoj, výrobu a predaj automatizovaných hardvérových strojov a presných CNC obrábacích strojov. Integráciou pokročilých výrobných odborných znalostí a technologických zdrojov z celého odvetvia sa spoločnosť zaviazala poskytovať globálnym klientom-kvalitné obrábacie stroje a profesionálne riešenia obrábania.
FAQ
Q1. Aké sú výhody plochého CNC sústruhu?
Odpoveď: Medzi hlavné výhody plochého CNC sústruhu patrí vysoká tuhosť, vysoká nosnosť, vynikajúca odolnosť proti nárazu, dobré tlmiace vlastnosti, vysoká povrchová úprava obrábaných dielov a relatívne kontrolovateľné náklady na údržbu. Podstatu údržby možno zhrnúť ako „zabrániť ryhovaniu, zabezpečiť mazanie a nastaviť vôľu“.
Q2. Tri hlavné bolestivé body údržby plochého lôžka (rozdiely od lineárnych vedení)
Odpoveď: 1) Zabráňte ryhovaniu – Vodiace dráhy s plochým lôžkom majú veľké klzné plochy, vďaka čomu sú náchylné na priľnavosť triesok a chladiacej kvapaliny. Akonáhle sú triesky vtiahnuté medzi vodiacu dráhu a vozík, spôsobujú ryhovanie (zadieranie), čo je nezvratné poškodenie. Denné upratovanie je povinné.
2) Zabráňte skĺznutiu-kĺzačky – vodiace dráhy plochého lôžka závisia od trenia-na-povrchu. Ak je mazanie nedostatočné alebo sa pretrhne olejový film, prevádzka pri nízkych{5}}rýchlostných otáčkach môže mať za následok „trhavý“ kĺzavý-jav, ktorý ovplyvňuje presnosť obrábania.
3) Upravte vôľu – Vodiace lišty s plochým lôžkom zvyčajne používajú na nastavenie vôle vodiacej lišty lištu (kuželovú lištu). Dlhodobé používanie vedie k opotrebovaniu. Nadmerná vôľa spôsobuje kolísanie, zatiaľ čo nadmerné-utiahnutie vedie k prehriatiu a poškodeniu koľajnice. Vyžaduje sa pravidelná úprava.
