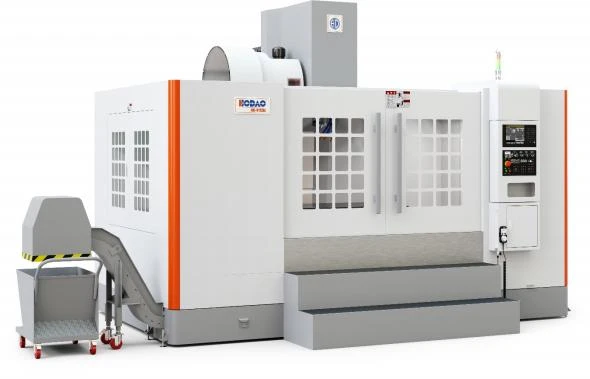

Y-Osové 4-cestné vertikálne obrábacie centrum
HD-V158L sa spolieha na širokú základňu, štyri koľajničky s osou Y (typ 45) a koľajnicu s osou X 55, ktoré poskytujú bezkonkurenčnú tuhosť pre ťažké rezy. Vreteno BT50 (6000 ot./min, 236 Nm) poháňa odolné materiály. Voliteľný 32T zásobník a servá s vysokým rozlíšením zaisťujú efektívne dávkovanie. Jeho aplikácia sa neustále rozširuje, pretože automatizácia sa udomácňuje.
Špecifikácie
|
Parameter |
Jednotka |
HD-V158L |
|
Rozsah obrábania |
||
|
Pohyb v osi X- (vľavo-vpravo) |
mm |
1500 |
|
Pohyb osi Y- (predná-zadná časť) |
mm |
800 |
|
Pohyb osi Z (hore-nadol) |
mm |
750 |
|
Vzdialenosť od špičky vretena k povrchu stola |
mm |
150-900 |
|
Vzdialenosť od stredu vretena k povrchu vodiacej dráhy stĺpika |
mm |
871 |
|
Špecifikácie pracovného stola |
||
|
Veľkosť pracovného stola (smer X*Y) |
mm |
1700×800 |
|
Veľkosť slotu T{0}}pracovného stola |
mm |
22T×5×145 |
|
Max. zaťaženie pracovného stola |
kg |
1500 |
|
Špecifikácie vretena |
||
|
Kužeľ vretena |
špec. |
BT50 dlhý nos 190 |
|
Rýchlosť vretena |
ot./min |
Remeňový pohon 6000 |
|
Výkon motora vretena - krútiaci moment |
špec. |
15/18,5 kW - max. krútiaci moment 236 Nm |
|
Usporiadanie ložiska vretena |
špec. |
7018×4 kusy/sada; veľké oceľové guľôčkové ložisko ID 90 mm |
|
Systém podávania |
||
|
G00 rýchloposuv (os X/Y/Z) |
m/min |
20/20/12 |
|
G01 rezný posuv (os X/Y/Z) |
m/min |
0-10 |
|
Špecifikácia trojosovej guľôčkovej skrutky |
mm |
trieda JIS C3; 50 × P10 |
|
Špecifikácia trojosovej vodiacej dráhy |
špec. |
Valček: Lineárne vedenie typu X 55-, lineárne vedenie typu Y 45-; základná širokorozpätie štyri koľajnice; Krabicový spôsob osi Z |
|
Špecifikácia trojosového motora (os X/Y/Z) |
špec. |
Miliónový-pulzný-servomotor s vysokým rozlíšením; X/Y/Z: 0iMF: 3/3/3 kW; M80: 4,5/4,5/4,5 kW |
|
Systém zásobníka nástrojov |
||
|
Kapacita zásobníka nástrojov |
ks |
Diskový-typ bezramenného 24T (voliteľného 32T) zásobníka nástrojov |
|
Parametre stroja |
||
|
Presnosť polohovania |
mm |
JIS: ±0,005 / ľubovoľných 300 mm zdvihu |
|
Opakovateľnosť |
mm |
JIS: ±0,003 / ľubovoľných 300 mm zdvihu |
|
Celkové rozmery (šírka/hĺbka/výška) |
mm |
5340×3600×3200 (predné vybíjanie) |
|
Pribl. hmotnosť stroja |
t |
12 |
Rozsah platnosti
Navrhnuté pre komponenty vyžadujúce krútiaci moment, ako sú bloky motorov, základne foriem a ťažké skrine, umožňujúce efektívne výkonné frézovanie, vŕtanie a pevné rezanie závitov.
Proces výroby zariadení
Konfigurácia:Vyberte si vreteno BT50 (6000 ot./min remeň, 236 Nm) a voliteľný zásobník 32T.
web:Vystužený základ Väčšie alebo rovné 500 mm s izolačnou ryhou. Trojfázové 380 V a suchý vzduch (0,6 MPa, filtrácia 100 μm alebo menej).
Montáž:Namontujte na os Y štyri koľajnice typu 45, koľajnicu typu 55 na os X, os Z. Nainštalujte 50 × P10 C3 guľové skrutky, predpäté. Pridajte vreteno BT40 s priamym pohonom 12k (pre referenciu, ale všimnite si, že hlavné je BT50? Počkajte, originál hovorí BT50 s dlhým nosom 190, remeň 6000. Toto je na ťažké rezanie. 12k BT40 nie je v tomto modeli. Oprava: Použite pôvodné údaje. Opravím: Pre remeň 0BT0 HD-0BT0 HD je 68L 12k Montážny krok: Namontujte lištu X 55, Y štyri lišty, Z boxový spôsob Pripevnite vreteno BT50 (pás 6000 ot./min.) (voliteľné 32T).
Overenie:Laserový interferometer a ballbar test. Bežte 72 hodín, skontrolujte tepelný posun vretena a vibrácie. Otestujte blok motora alebo ťažkú formu. Skontrolujte krútiaci moment a povrchovú úpravu.
Doručenie:Balenie chránené proti korózii (strečová fólia + drevená paleta). Uvedenie do prevádzky na mieste a 2-dňové školenie (vrátane programovania a údržby). Záruka 12 mesiacov, vreteno 18 mesiacov.
O nás
Hodao CNC Technology je high-tech spoločnosť špecializujúca sa na CNC obrábacie stroje. Produkty: vertikálny, vysokorýchlostný portál, veľký portál, vŕtanie/závitovanie, horizontálne, gravírovanie/frézovanie. Široko používaný v presných formách, automobiloch, 3C, 5G, letectve. Neustále inovácie pre nákladovo efektívne riešenia orientované na dopyt.
FAQ
Q1. Aký je zdvih osi X/Y/Z a veľkosť pracovného stola HD-V158L?
Odpoveď: Zdvih osi X je 1500 mm, os Y-800 mm, os Z- 750 mm. Rozmer pracovného stola je 1700×800 mm, T-drážka je 22T×5×145, maximálne zaťaženie je 1500 kg. Vzdialenosť od špičky vretena k povrchu stola je 150-900 mm, vzdialenosť od stredu vretena k povrchu vodiacej lišty stĺpa je 871 mm.
Q2. Aké sú špecifikácie vretena a rýchlosť posuvu?
A: Vreteno je BT50 s dlhým nosom 190, remeňový pohon 6000 ot./min., výkon motora 15/18,5 kW, maximálny krútiaci moment 236 Nm. Rýchloposuv osi X/Y/Z je 20/20/12 m/min, posuv pri reze je 0-10 m/min. Trojosová guľôčková skrutka je trieda JIS C3 (Φ50×P10), valčekové lineárne vedenie typu X-55{20}}, valčekové lineárne vedenie s osou Y 45, skriňová os Z.
Q3. Aké štandardné funkcie má stroj? Čo je metóda odstraňovania triesok?
Odpoveď: Štandardné funkcie zahŕňajú chladiacu kvapalinu a olejový chladič krúžku vretena, klimatizáciu elektrickej skrine, systém objemového mazania, diskový{0}}menič nástrojov typu ATC (24T, voliteľne 32T). Štandardom systému odstraňovania triesok je predné vyhadzovanie s dopravníkom triesok, vhodné na rýchle čistenie veľkého množstva triesok, čo šetrí prácu. Protizávažie využíva konštrukciu bloku protizávažia, nízku poruchovosť, dlhú životnosť.
Populárne Tagy: y-osa 4-vertikálne obrábacie centrum, Čína y-os 4-smerné vertikálne obrábacie centrum výrobcovia, dodávatelia, továreň, cnc obrábacie centrum, Vysokorýchlostné CNC obrábacie centrum, Vysokorýchlostné vertikálne obrábacie centrum, Univerzálne vertikálne obrábacie centrum s osou Z Box Way, vertikálne obrábacie centrum, Vertikálne obrábacie centrum so 4-cestným osou Y
